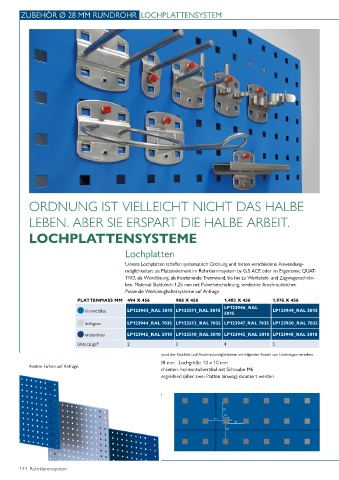

Page 144 - Rohrklemmsystem

ZUBEHÖR Ø 28 MM RUNDROHR LOCHPLATTENSYSTEM

ORDNUNG IST VIELLEICHT NICHT DAS HALBE

LEBEN. ABER SIE ERSPART DIE HALBE ARBEIT.

LOCHPLATTENSYSTEME

Lochplatten

Unsere Lochplatten schaffen systematisch Ordnung und bieten verschiedene Anwendung-
möglichkeiten: als Plattenelement im Rohrklemmsystem by G.S ACE oder im Ergonomic QUAT-
TRO, als Wandlösung, als freistehende Trennwand, bis hin zu Werkstatt- und Zugwagenschrän-
ken. Material: Stahlblech 1,25 mm mit Pulverbeschichtung, verdeckte Anschraublöcher.
Passende Werkzeughaltersysteme auf Anfrage.
PLATTENMASS MM 494 X 456 988 X 456 1.482 X 456 1.976 X 456
LP123946_RAL
himmelblau LP123943_RAL 5015 LP123511_RAL 5015 5015 LP123949_RAL 5015
lichtgrau LP123944_RAL 7035 LP123512_RAL 7035 LP123947_RAL 7035 LP123950_RAL 7035

enzianblau LP123942_RAL 5010 LP123510_RAL 5010 LP123945_RAL 5010 LP123948_RAL 5010
Unterzüge* 2 3 4 5
* Lochplatten sind aufgrund der Stabilität und Anschraubmöglichkeiten mit folgender Anzahl von Unterzügen versehen.
Lochraster: 38 x 38 mm Lochgröße: 10 x 10 mm
Andere Farben auf Anfrage.
Befestigungsmöglichkeiten: horizontal/vertikal mit Schraube M6
Haken können übergreifend (über zwei Platten hinweg) montiert werden.

Anwendungsbeispiel

28
10
28 10
28
28

144 Rohrklemmsystem
