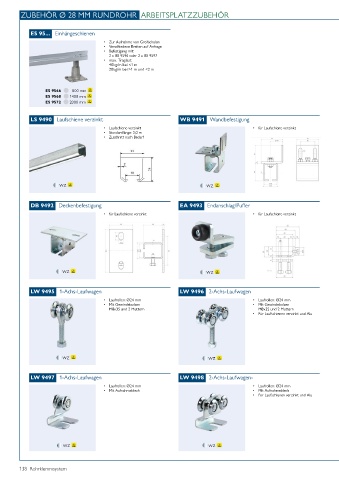

Page 138 - Rohrklemmsystem

ZUBEHÖR Ø 28 MM RUNDROHR ARBEITSPLATZZUBEHÖR

ES 95... Einhängeschienen

• Zur Aufnahme von Greifschalen
• Verschiedene Breiten auf Anfrage
• Befestigung mit:
2 x BS 9596 oder 2 x BS 9597
• max. Traglast:
40kg/m bei <1 m
20kg/m bei >1 m und <2 m

ES 9566 800 mm
ES 9568 1400 mm
ES 9572 2000 mm

LS 9490 Laufschiene verzinkt WB 9491 Wandbefestigung

• Laufschiene verzinkt • für Laufschiene verzinkt
• Standardlänge: 2,0 m
• Zuschnitt nach Bedarf

WZ WZ

DB 9492 Deckenbefestigung EA 9493 Endanschlag/Puffer
• für Laufschiene verzinkt • für Laufschiene verzinkt

WZ WZ

LW 9495 1-Achs-Laufwagen LW 9496 2-Achs-Laufwagen
• Lauf rollen: Ø24 mm • Lauf rollen: Ø24 mm
• Mit Gewindebolzen • Mit Gewindebolzen
M8x35 und 2 Muttern M8x35 und 2 Muttern
• Für Laufschienen verzinkt und Alu

WZ WZ

LW 9497 1-Achs-Laufwagen LW 9498 2-Achs-Laufwagen-
• Lauf rollen: Ø24 mm • Lauf rollen: Ø24 mm
• Mit Aufnahmeblech • Mit Aufnahmeblech
• Für Laufschienen verzinkt und Alu

WZ WZ

138 Rohrklemmsystem
