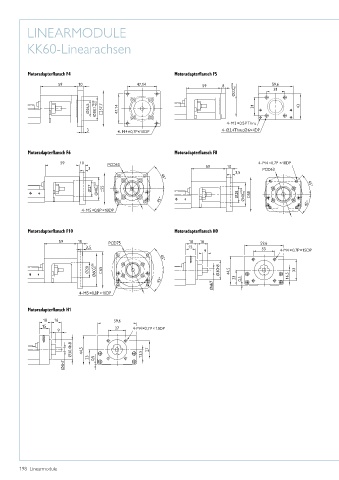

Page 198 - Profilschienenführungen Kugelgewindetriebe Linearmodule

LINEARMODULE

Linearachsen KK/KF
KK60-Linearachsen
KK60-Linearachsen

Motoradapter ansch F4 Motoradapter ansch F5

59 10 47,14 59 8 59,6
Ø22 +0,05 +0 31

Ø26,5 Ø38,1 +0,08 +0,03 57,7 47,14 31 43

4-M3×0,5PThru
3 4-M4×0,7P×10DP 4-Ø3,4Thru;Ø6×4DP

Motoradapter ansch F6 Motoradapter ansch F8
59 10 PCD63 4-M4 ×0,7P ×10DP
3 59 10 PCD63
3,5
45°
Ø27 Ø40 +0,05 +0 55 +0 58 45°

45° Ø28 Ø40 +0,05 45°

4-M5×0,8P ×10DP

Motoradapter ansch F10 Motoradapter ansch H0
59 10 PCD75 18 16 59,6
3,5 15 33
9 4-M4 × 0,7P × 15DP
45°
Ø28 Ø60 +0,05 +0 65 Ø30h8 44,5 33
45° 23 0,5 16,5
Ø6h7
4-M5×0,8P ×10DP

Motoradapter ansch H1

18 16 59,6
15 27 4-M4×0,7P×15DP
9

Ø30,4h8 44,5 13,5 27

Ø6h7 23 0,5

198 Linearmodule
