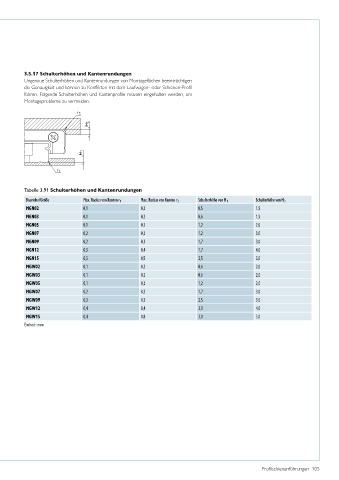

3.5.17 Schulterhöhen und Kantenrundungen
3.5.17 Schulterhöhen und Kantenrundungen
3.5.17 Schulterhöhen und Kantenrundungen
Ungenaue Schulterhöhen und Kantenrundungen von Montageflächen beeinträchtigen
Ungenaue Schulterhöhen und Kantenrundungen von Montage ächen beeinträchtigen
Ungenaue Schulterhöhen und Kantenrundungen von Montage ächen beeinträchtigen
die Genauigkeit und können zu Konflikten mit dem Laufwagen- oder Schienen-Profil
die Genauigkeit und können zu Kon ikten mit dem Laufwagen- oder Schienen-Prol
die Genauigkeit und können zu Kon ikten mit dem Laufwagen- oder Schienen-Prol
führen. Folgende Schulterhöhen und Kantenprofile müssen eingehalten werden, um
führen. Folgende Schulterhöhen und Kantenprole müssen eingehalten werden, um
führen. Folgende Schulterhöhen und Kantenprole müssen eingehalten werden, um
Montageprobleme zu vermeiden.
Montageprobleme zu vermeiden.
Montageprobleme zu vermeiden.
r 2
r 2
H 2
H 2
H 1
H 1
r 1
r 1
Tabelle 3.91 Schulterhöhen und Kantenrundungen
Tabelle 3.91 Schulterhöhen und Kantenrundungen
Tabelle 3.91 Schulterhöhen und Kantenrundungen
Baureihe/Größe Max. Radius von Kanten r 1 Max. Radius von Kanten r 2 Schulterhöhe von H 1 Schulterhöhe von H 2
Baureihe/Größe Max. Radius von Kanten r 1 Max. Radius von Kanten r 2 Schulterhöhe von H 1 Schulterhöhe von H 2
MGN02 0,1 0,2 0,5 1,5
MGN02 0,1 0,2 0,5 1,5
MGN03 0,1 0,2 0,6 1,5
MGN03 0,1 0,2 0,6 1,5
MGN05 0,1 0,2 1,2 2,0
MGN05 0,1 0,2 1,2 2,0
MGN07 0,2 0,2 1,2 3,0
MGN07 0,2 0,2 1,2 3,0
MGN09 0,2 0,3 1,7 3,0
MGN09 0,2 0,3 1,7 3,0
MGN12 0,3 0,4 1,7 4,0
MGN12 0,3 0,4 1,7 4,0
MGN15 0,5 0,5 2,5 5,0
MGN15 0,5 0,5 2,5 5,0
MGW02 0,1 0,2 0,6 2,0
MGW02 0,1 0,2 0,6 2,0
MGW03 0,1 0,2 0,6 2,0
MGW03 0,1 0,2 0,6 2,0
MGW05 0,1 0,2 1,2 2,0
MGW05 0,1 0,2 1,2 2,0
MGW07 0,2 0,2 1,7 3,0
MGW07 0,2 0,2 1,7 3,0
MGW09 0,3 0,3 2,5 3,0
MGW09 0,3 0,3 2,5 3,0
MGW12 0,4 0,4 3,0 4,0
MGW12 0,4 0,4 3,0 4,0
MGW15 0,4 0,8 3,0 5,0
MGW15 0,4 0,8 3,0 5,0
Einheit: mm
Einheit: mm
Einheit: mm
Profilschienenführungen 105
