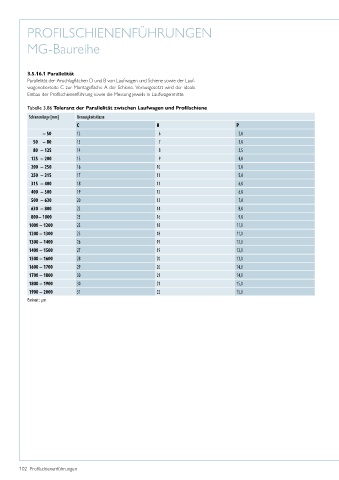

PROFILSCHIENENFÜHRUNGEN

Pro lschienenführungen
MG-Baureihe
MG-Baureihe

3.5.16.1 Parallelität
3.5.16.1 Parallelität
Parallelität der Anschlagflächen D und B von Laufwagen und Schiene sowie der Lauf-
Parallelität der Anschlag ächen D und B von Laufwagen und Schiene sowie der
wagenoberseite C zur Montagefläche A der Schiene. Vorausgesetzt wird der ideale
Laufwagenoberseite C zur Montage äche A der Schiene. Vorausgesetzt wird der ideale
Einbau der Prolschienenführung sowie die Messung jeweils in Laufwagenmitte.
Einbau der Profilschienenführung sowie die Messung jeweils in Laufwagenmitte.
Tabelle 3.86 Toleranz der Parallelität zwischen Laufwagen und Pro lschiene
Tabelle 3.86 Toleranz der Parallelität zwischen Laufwagen und Profilschiene
Schienenlänge [mm] Genauigkeitsklasse
C H P
– 50 12 6 2,0
50 – 80 13 7 3,0
80 – 125 14 8 3,5
125 – 200 15 9 4,0
200 – 250 16 10 5,0
250 – 315 17 11 5,0
315 – 400 18 11 6,0
400 – 500 19 12 6,0
500 – 630 20 13 7,0
630 – 800 22 14 8,0
800 – 1000 23 16 9,0
1000 – 1200 25 18 11,0
1200 – 1300 25 18 11,0
1300 – 1400 26 19 12,0
1400 – 1500 27 19 12,0
1500 – 1600 28 20 13,0
1600 – 1700 29 20 14,0
1700 – 1800 30 21 14,0
1800 – 1900 30 21 15,0
1900 – 2000 31 22 15,0
Einheit: μm
