Page 72 - Edelstahlrohre

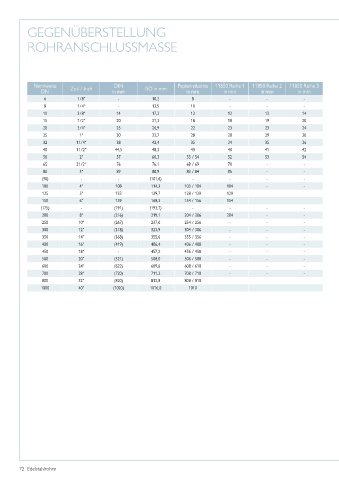

GEGENÜBERSTELLUNG

ROHRANSCHLUSSMASSE

Nennweite Zoll / Inch DIN ISO in mm Papierindustrie 11850 Reihe 1 11850 Reihe 2 11850 Reihe 3
DN in mm in mm in mm in mm in mm
6 1/8“ - 10,2 8 - - -
8 1/4“ - 13,5 10 - - -
10 3/8“ 14 17,2 12 12 13 14
15 1/2“ 20 21,3 18 18 19 20
20 3/4“ 25 26,9 22 23 23 24
25 1“ 30 33,7 28 28 29 30
32 11/4“ 38 42,4 35 34 35 36
40 11/2“ 44,5 48,3 43 40 41 42
50 2“ 57 60,3 53 / 54 52 53 54
65 21/2“ 76 76,1 68 / 69 70 - -
80 3“ 89 88,9 83 / 84 85 - -
(90) - - (101,6) - - - -
100 4“ 108 114,3 103 / 104 104 - -
125 5“ 133 139,7 128 / 129 129 - -
150 6“ 159 168,3 154 / 156 154 - -
(175) - (191) (193,7) - - - -
200 8“ (216) 219,1 204 / 206 204 - -
250 10“ (267) 237,0 254 / 256 - - -
300 12“ (318) 323,9 304 / 306 - - -
350 14“ (368) 355,6 355 / 356 - - -
400 16“ (419) 406,4 406 / 408 - - -
450 18“ - 457,2 456 / 458 - - -
500 20“ (521) 508,0 506 / 508 - - -
600 24“ (622) 609,6 608 / 610 - - -
700 28“ (720) 711,2 708 / 710 - - -
800 32“ (820) 812,8 808 / 810 - - -
1000 40“ (1020) 1016,0 1010 - - -

72 Edelstahlrohre
