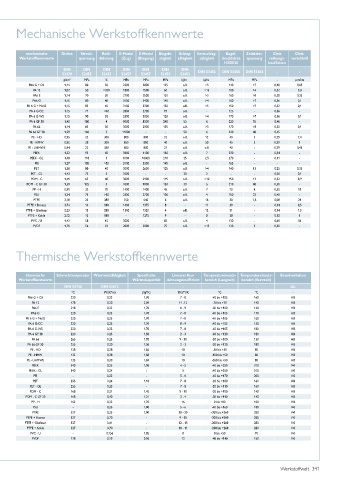

Mechanische Werkstoffkennwerte

mechanische Dichte Streck- Reiß- E-Modul E-Modul Biegefe- Schlag- Kerbschlag- Kugel- Zeitdehn- Gleit Gleit-
Werkstoffkennwerte spannung dehnung (Zug) (Biegung) stigkeit zähigkeit zähigkeit druckhärte spannung reibungs- verschleiß
H358/30 koeffizient
DIN DIN DIN DIN DIN DIN DIN
53479 53455 53455 53457 53457 53452 53453 DIN 53453 DIN 53456 DIN 53444 - -
g/cm 3 MPa % MPa MPa MPa kJ/m_ kJ/m_ MPa MPa - µm/km
PA6 G + Oil 1,14 80 50 2500 2800 135 o.B. >5 140 >7 0,18 0,05
PA 12 1,02 50 >200 1800 1500 60 o.B. >15 100 >4 0,32 0,8
PA6 E 1,14 70 50 2700 2500 130 o.B. >3 160 >8 0,38 0,23
PA6 G 1,15 80 40 3100 3400 140 o.B. >4 160 >7 0,36 0,1
PA 6 G + MoS2 1,15 85 40 3100 3300 130 o.B. >5 150 >7 0,32 0,1
PA 6 G-CC 1,15 71 >40 2800 2700 97 o.B. - 125 - 0,36 -
PA 6 G-WS 1,15 90 30 2500 3000 120 o.B. >4 170 >7 0,36 0,1
PA 6 GF 30 1,40 180 4 9000 8300 240 55 6 220 35 0,46 -
PA 66 1,14 85 30 3000 2900 135 o.B. >3 170 >8 0,35 0,1
PA 66 GF 30 1,29 160 5 11000 - - 50 6 240 40 0,45 -
PE - HD 0,95 22 300 800 800 32 o.B. 12 40 3 0,29 7,4
PE - HMW 0,95 28 300 850 850 40 o.B. 50 45 3 0,29 1
PE - UHMWE 0,94 22 350 800 800 27 o.B. o.B. 40 - 0,29 0,45
PEEK 1,32 95 45 3600 4100 160 o.B. 7 230 - 0,34 -
PEEK - GL 1,48 118 3 8100 10000 210 25 2,5 270 - 0,11 -
PEI 1,27 105 >50 3100 3300 145 o.B. - 165 - - -
PET 1,38 80 40 3000 2600 125 o.B. >4 140 13 0,25 0,35
PET - GL 1,43 75 5 2200 - - 30 2 - - 0,20 0,1
POM - C 1,41 65 40 3000 2900 115 o.B. >10 150 13 0,32 8,9
POM - C GF 30 1,59 125 3 9300 9000 150 30 5 210 40 0,50 -
PP - H 0,91 32 70 1400 1400 45 o.B. 7 70 4 0,35 11
PSU 1,24 75 >50 2500 2700 106 o.B. 4 150 22 0,40 -
PTFE 2,18 25 380 750 540 6 o.B. 16 30 1,5 0,08 21
PTFE + Bronze 3,74 14 140 1400 1375 8 - 11 39 - 0,14 0,5
PTFE + Glasfaser 2,23 15 280 1500 1320 4 o.B. 12 31 - 0,14 1,3
PTFE + Kohle 2,12 15 180 - 1275 9 - 8 38 - 0,12 1
PVC - U 1,42 58 15 3000 - 82 o.B. 4 130 - 0,60 56
PVDF 1,78 56 22 2000 2000 75 o.B. >15 120 3 0,30 -

Thermische Werkstoffkennwerte

thermische Schmelztemperatur Wärmeleitfähigkeit Spezifische Linearer Aus- Temperatureinsatz- Temperatureinsatz- Brandverhalten
Werkstoffkennwerte Wärmekapazität dehnungskoeffizient bereich (Langzeit) bereich (Kurzzeit)
DIN 53736 DIN 52612 - - - - UL
°C W/(K*m) J/(g*K) 10-5*1/K °C °C -
PA6 G + Oil 220 0,23 1,70 7 - 8 -40 bis +105 160 HB
PA 12 178 0,30 2,09 11 -12 -70 bis +70 140 HB
PA6 E 218 0,23 1,70 8 - 9 -30 bis +100 140 HB
PA6 G 220 0,23 1,70 7 - 8 -40 bis +105 170 HB
PA 6 G + MoS2 220 0,23 1,70 7 - 8 -40 bis +105 160 HB
PA 6 G-CC 220 0,23 1,70 8 - 9 -40 bis +105 150 HB
PA 6 G-WS 220 0,23 1,70 7 - 8 -40 bis +105 180 HB
PA 6 GF 30 220 0,25 1,50 2 - 3 -30 bis +120 180 HB
PA 66 265 0,23 1,70 9 - 10 -30 bis +100 150 HB
PA 66 GF 30 255 0,30 1,50 2 - 3 -30 bis +120 180 HB
PE - HD 128 0,38 1,86 18 -50 bis +50 80 HB
PE - HMW 133 0,38 1,88 18 -100 bis +50 80 HB
PE - UHMWE 133 0,38 1,84 18 -260 bis +50 80 HB
PEEK 340 0,25 1,06 4 - 5 -40 bis +250 310 V-0
PEEK - GL 340 0,24 - 3 -40 bis +250 310 V-0
PEI - 0,22 - 5 - 6 -40 bis +170 200 V-0
PET 255 0,24 1,10 7 - 8 -20 bis +100 160 HB
PET - GL 255 0,23 - 7 - 8 -20 bis +110 160 HB
POM - C 168 0,31 1,45 9 - 10 -30 bis +100 140 HB
POM - C GF 30 168 0,40 1,21 3 - 4 -30 bis +110 140 HB
PP - H 162 0,22 1,70 16 0 bis +80 100 HB
PSU - 0,26 1,00 5 - 6 -40 bis +160 180 V-0
PTFE 327 0,23 1,00 18 - 20 -200 bis +260 280 V-0
PTFE + Bronze 327 0,70 - 9 - 10 -200 bis +260 280 V-0
PTFE + Glasfaser 327 0,41 - 12 - 13 -200 bis +260 280 V-0
PTFE + Kohle 327 0,70 - 10 - 11 -200 bis +260 280 V-0
PVC - U - 0,156 1,05 8 0 bis +50 70 V-0
PVDF 178 0,19 0,96 13 -40 bis +140 160 V-0
