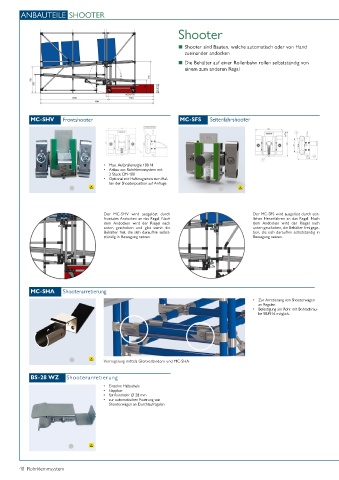

Page 48 - Rohrklemmsystem

ANBAUTEILE SHOOTER

Shooter

■ Shooter sind Bauten, welche automatisch oder von Hand
zueinander andocken
■ Die Behälter auf einer Rollenbahn rollen selbstständig von
einem zum anderen Regal

MC-SHV Frontshooter MC-SFS Seitenfahrshooter

• Max. Aufprallenergie 100 N.
• Anbau ans Rohrklemmsystem mit
2 Stück CM-100
• Optional mit Haftmagneten zum Hal-
ten der Shooterposition auf Anfrage

Der MC-SHV wird ausgelöst durch Der MC-SFS wird ausgelöst durch seit-
frontales Andocken an das Regal. Nach liches Heranfahren an das Regal. Nach
dem Andocken wird der Riegel nach dem Andocken wird der Riegel nach
unten geschoben und gibt somit die unten geschoben, die Behälter frei gege-
Behälter frei, die sich daraufhin selbst- ben, die sich daraufhin selbstständig in
ständig in Bewegung setzen. Bewegung setzen.

MC-SHA Shooterarretierung
• Zur Arretierung von Shooterwagen
an Regalen.
• Befestigung am Rohr mit Bohrschrau-
be SB3916 möglich.

Verriegelung mittels Gleitverbindern und MC-SHA

BS-28 WZ Shooterarretierung
• Einzelne Halbschale
• klappbar
• für Rundrohr Ø 28 mm
• zur automatischen Fixierung von
Shooterwagen an Durchlaufregalen
