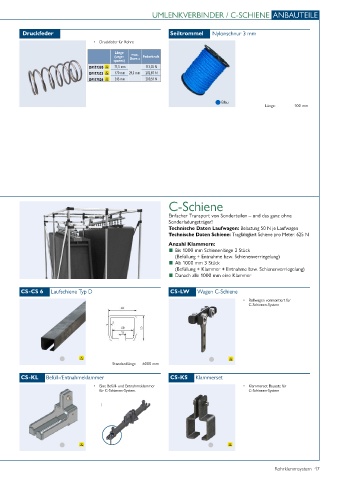

Page 47 - Rohrklemmsystem
P. 47
UMLENKVERBINDER / C-SCHIENE ANBAUTEILE
Druckfeder Seiltrommel Nylonschnur 3 mm
• Druckfeder für Rohre
Länge
(unge- max. Federkraft
spannt) Dorn ø
DF117330 71,5 mm 113,03 N
DF117523 170 mm 29,3 mm 202,87 N
DF117524 245 mm 200,51 N
Blau
Länge: 100 mm
C-Schiene
Einfacher Transport von Sonderteilen – und das ganz ohne
Sonderladungsträger!
C-Schiene Technische Daten Laufwagen: Belastung 50 N je Laufwagen
Technische Daten Schiene: Tragfähigkeit Schiene pro Meter: 625 N
Anzahl Klammern:
■ Bis 1000 mm Schienenlänge 2 Stück
(Befüllung + Entnahme bzw. Schienenverriegelung)
■ Ab 1000 mm 3 Stück
(Befüllung + Klammer + Entnahme bzw. Schienenverriegelung)
■ Danach alle 1000 mm eine Klammer
CS-CS 6 Laufschiene Typ D CS-LW Wagen C-Schiene
• Rollwagen vormontiert für
C-Schienen-System
Standardlänge 6000 mm
CS-KL Befüll-/Entnahmeklammer CS-KS Klammerset
• Eine Befüll- und Entnahmeklammer • Klammerset Bausatz für
für C-Schienen-System. C-Schienen-System
