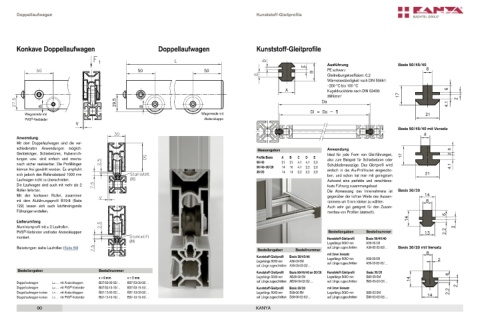

Page 90 - PVS & RVS Gesamtkatalog

Doppellaufwagen Kunststoff­Gleitprofile

Konkave Doppellaufwagen Doppellaufwagen Kunststoff­Gleitprofile

Ausführung Basis 50/45/40
PE schwarz
Gleitreibungskoeffizient: 0,2
Wärmebeständigkeit nach DIN 53461:
–250 °C bis 100 °C
Kugeldruckhärte nach DIN 53456:
39N/mm 2

Wagenende mit Wagenende mit
®
PVS -Verbinder Abdeckkappe
Basis 50/45/40 mit Versatz
8
Anwendung
Mit dem Doppellaufwagen sind die ver-
schiedensten Anwendungen möglich. Massangaben Anwendung 6
Geräteträger, Schiebetüren, Hubeinrich- Ideal für jede Form von Gleitführungen, 2
tungen usw. sind einfach und mecha- Profile Basis A B C D E also zum Beispiel für Schiebetüren oder 17
nisch sicher realisierbar. Die Profillängen 50/40 21 21 4.1 4.1 2.3 Schub ladenauszüge. Das Gleitprofil wird
können frei gewählt werden. Es empfiehlt 50/40–30/20 14 16 4.1 2.2 2.3 einfach in die Alu-Profilnuten eingescho- 4.1
sich jedoch den Rollenabstand 1000 mm 30/20 14 14 2.2 2.2 2.3 ben, und schon hat man mit geringstem 21
Laufwagen nicht zu überschreiten. Aufwand eine perfekte und verschleiss-
Die Laufwagen sind auch mit mehr als 2 feste Führung zusammengebaut.
Rollen lieferbar. Die Abmessung des Innen rahmens ist Basis 30/20
Mit den konkaven Rollen, zusammen gegenüber der lichten Weite des Aus sen-
mit dem Aluführungsprofil B19-8 (Seite rahmens um 5 mm kleiner zu wählen.
122) lassen sich auch leichtreinigende Auch sehr gut geeignet für den Zu sam- 8
Führungen erstellen. menbau von Profilen (statisch).

Lieferumfang
Aluminiumprofil mit ≥ 2 Laufrollen. 6
®
PVS -Verbinder und/oder Abdeckkappen Bestellangaben Bestellnummer
montiert. Kunststoff­Gleitprofil Basis 50/45/40 17 2
Lagerlänge 5000 mm A39-05-5M 4.1
Belastungen: siehe Laufrollen (Seite 89) auf Länge zugeschnitten A39-05-02-02/… Basis 30/20 mit Versatz
Bestellangaben Bestellnummer
mit 2mm Versatz
Kunststoff­Gleitprofil Basis 50/45/40 Lagerlänge 5000 mm A39-02-5M
Lagerlänge 5000 mm A39-00-5M auf Länge zugeschnitten A39-02-02-02/…
auf Länge zugeschnitten A39-00-02-02/… 21
Bestellangaben Bestellnummer Kunststoff­Gleitprofil Basis 50/45/40 an 30/20 Kunststoff­Gleitprofil Basis 30/20

v = 0 mm v = 2 mm Lagerlänge 5000 mm AB39-00-5M Lagerlänge 5000 mm B39-05-5M
Doppellaufwagen L= … mit Abdeckkappen B37-52-02-02/… B37-53-02-02/… auf Länge zugeschnitten AB39-00-02-02/… auf Länge zugeschnitten B39-05-02-02/…
Doppellaufwagen L= … mit PVS -Verbinder B37-52-10-10/… B37-53-10-10/… Kunststoff­Gleitprofil Basis 30/20 mit 2mm Versatz
®
Doppellaufwagen konkav L=… mit Abdeckkappen B37-12-02-02/… B37-13-02-02/… Lagerlänge 5000 mm B39-00-5M Lagerlänge 5000 mm B39-02-5M
®
Doppellaufwagen konkav L=… mit PVS -Verbinder B37-12-10-10/… B37-13-10-10/… auf Länge zugeschnitten B39-00-02-02/… auf Länge zugeschnitten B39-02-02-02/…
90 KANYA
