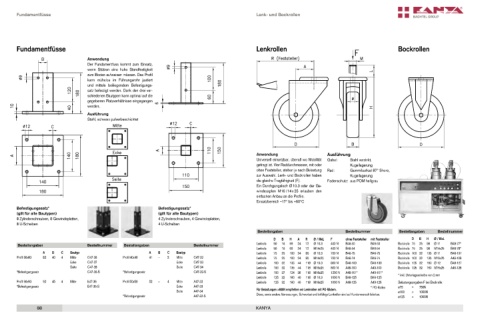

Page 88 - PVS & RVS Gesamtkatalog

Fundamentfüsse Lenk­ und Bockrollen

Fundamentfüsse Lenkrollen Bockrollen

Anwendung
Der Fundamentfuss kommt zum Einsatz,
wenn Stützen eine hohe Standfestigkeit
zum Boden aufweisen müssen. Das Profil
kann mühelos im Führungsrohr justiert
und mittels beiliegendem Befesti gungs-
satz befestigt werden. Dank den drei ver-
schiedenen Bautypen kann optimal auf die
gegebenen Platzverhältnisse eingegangen
werden.

Ausführung
Stahl, schwarz pulverbeschichtet

Anwendung Ausführung
Universell einsetzbar, überall wo Mobilität Gabel: Stahl verzinkt,
gefragt ist. Vier Raddurchmesser, mit oder Kugellagerung
ohne Feststeller, stehen je nach Belastung Rad: Gummilaufrad 87° Shore,
zur Auswahl. Lenk- und Bockrollen haben Kugellagerung
die gleiche Tragfähigkeit (F). Fadenschutz: aus POM hellgrau
Ein Durchgangsloch Ø10.3 oder der Ge-
windezapfen M16 /14 x 25 erlauben den
einfachen Anbau an die Profile.
Einsatzbereich –17° bis +60°C
Befestigungssatz* Befestigungssatz*
(gilt für alle Bautypen) (gilt für alle Bautypen)
8 Zylinderschrauben, 8 Gewindeplatten, 4 Zylinderschrauben, 4 Gewindeplatten,
8 U-Scheiben 4 U-Scheiben
Bestellangaben Bestellnummer Bestellangaben Bestellnummer

D B H A R Ø / MxL F ohne Feststeller mit Feststeller D B H Ø / MxL
Bestellangaben Bestellnummer Bestellangaben Bestellnummer Lenkrolle 50 18 69 24 72 Ø 10.3 400 N B48-50 B49-50 Bockkrolle 75 25 98 Ø 11 B48-77*
Lenkrolle 50 18 69 24 72 M14x25 400 N B48-54 B49-54 Bockkrolle 75 25 98 M14x25 B48-78*
A B C Bautyp A B C Bautyp Lenkrolle 75 25 100 24 85 Ø 10.3 700 N B48-75 B49-75 Bockkrolle 100 32 135 Ø 11 B48-107
Profil 80x80 82 40 4 Mitte C47-36 Profil 40x40 41 – 2 Mitte C47-32 Lenkrolle 75 25 100 24 85 M14x25 700 N B48-74 B49-74 Bockkrolle 100 32 135 M16x25 A48-108
Ecke C47-37 Ecke C47-33 Lenkrolle 100 32 135 44 118 Ø 10.3 800 N B48-100 B49-100 Bockkrolle 125 32 160 Ø 12 B48-127
Seite C47-38 Seite C47-34 Lenkrolle 100 32 135 44 118 M16x25 800 N A48-100 A49-100 Bockkrolle 125 32 160 M16x25 A48-128
*Befestigungssatz C47-36-S *Befestigungssatz C47-32-S Lenkrolle 100 37 124 36 118 M16x25 1200 N A48-101* A49-101*
Lenkrolle 125 32 160 40 118 Ø 10.3 1000 N B48-125 B49-125 * inkl. Unterlagsscheibe von 2 mm
Profil 90x90 92 45 4 Mitte E47-36 Profil 50x50 52 – 4 Mitte A47-32 Lenkrolle 125 32 160 40 118 M16x25 1000 N A48-125 A49-125 Belastungsangaben F bei Bockrolle:
*Befestigungssatz E47-36-S Ecke A47-33 * PO-Rollen ø75 = 750N
Seite A47-34 Für Belastungen >800N empfehlen wir Lenkrollen mit PO­Rädern. ø100 = 1000N
*Befestigungssatz A47-32-S Diese, sowie andere Abmessungen, Schwerlast und leitfähige Lenkrollen sind auf Kundenwunsch lieferbar. ø125 = 1000N

88 KANYA
