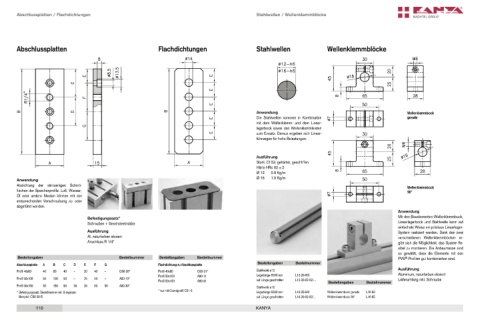

Page 110 - PVS & RVS Gesamtkatalog

Abschlussplatten / Flachdichtungen Linearlagerbock / Stahlwellen Stahlwellen / Wellenklemmblöcke

Stahlwellen
Abschlussplatten Linearlagerbock Flachdichtungen Stahlwellen Wellenklemmblöcke

Anwendung Wellenklemmbock
Die Stahlwellen kommen in Kombination gerade
mit dem Wellenklemm- und dem Linear -
lagerbock sowie den Wellenklemm leisten
zum Einsatz. Daraus ergeben sich Linear -
führungen für hohe Belastungen.

Ausführung Ausführung
Gehäuse: Aluminium, naturfarben eloxiert Stahl, Cf 53, gehärtet, geschliffen
Linearlager: Stahl, beidseitig abgedichtet, Härte HRc 62 ± 2
wartungsfrei Ø 12 0.9 Kg/m
Ø 16 1.5 Kg/m
Anwendung
Abdichtung der stirnseitigen Schnitt- Wellenklemmbock
flächen der Speicher profile. Luft, Wasser, 90°
Öl oder andere Medien können mit der
entsprechenden Verschraubung zu- oder
abgeführt werden.
Anwendung
Befestigungssatz* Mit den Bauelementen Wellenklemm bock,
Schrauben + Gewindeeinsätze Linearlagerbock und Stahlwelle kann auf
einfachste Weise ein präzises Linearlager-
Ausführung System realisiert werden. Dank den zwei
Al, naturfarben eloxiert verschiedenen Wellen klemm böcken er-
Anschluss R 1/4“ gibt sich die Möglichkeit, das System fle-
xibel zu montieren. Die Anbaumasse sind
so gewählt, dass die Elemente mit den
Bestellangaben Bestellnummer Bestellangaben Bestellnummer PVS -Profilen gut kombinierbar sind.
®
Abschlussplatte A B C D E F G Tragzahl Flachdichtung zu Abschlussplatte Bestellangaben Bestellnummer

Profil 40x80 40 80 40 – 20 40 – dynamisch statisch Profil 40x80 C80-31* Stahlwelle ø12 Ausführung
C80-30*
850 N 620 N Profil 50x100 A80-11 Lagerlänge 6000 mm L12-20-6M Aluminium, naturfarben eloxiert
Profil 50x100 50 100 50 – 25 50 – A80-10* auf Länge geschnitten L12-20-02-02/… Lieferumfang inkl. Schraube
Profil 50x150 A80-31 Bestellangaben Bestellnummer
Profil 50x150 50 150 50 50 25 50 50 A80-30* Stahlwelle ø16
Bestellangaben Bestellnummer
* nur mit Grundprofil C01-3
* Befestigungssatz: Bestellnummer mit -S ergänzen Lagerlänge 6000 mm L16-20-6M Wellenklemmbock gerade L16-60
Beispiel: C80-30-S Linearlagerbock L16-68 auf Länge geschnitten L16-20-02-02/… Wellenklemmbock 90° L16-65
