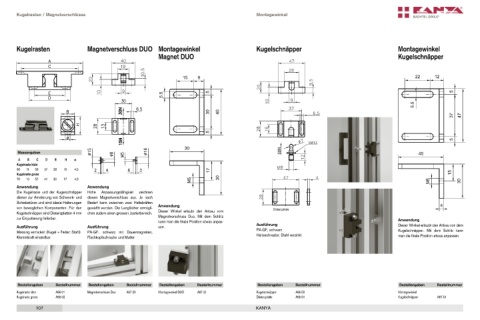

Page 107 - PVS & RVS Gesamtkatalog

Kugelrasten / Magnetverschlüsse Montagewinkel

Kugelrasten Magnetverschluss DUO Montagewinkel Kugelschnäpper Montagewinkel
Magnet DUO Kugelschnäpper

15 9 15 9 22 12 22 12

5.5 5 5.5 5 5 5

30N 5.5 5.5
30 40 30 40
37 47 37 47

5 5

5 5
30 30
Massangaben 15N 50N 50N 40 40
A B C D E H ø
Kugelraste klein
60 11 50 37 28 15 4.5 17 17
Kugelraste gross 15 15
70 13 57 41 30 17 4.5 M5 30 M5 30 M5 30 M5 30
Anwendung Anwendung
Die Kugelraste und der Kugelschnäpper Hohe Anpassungsfähigkeit zeichnen
dienen zur Arretierung von Schwenk- und diesen Magnetverschluss aus. Je nach
Schiebetüren und sind ideale Halterungen Bedarf kann zwischen zwei Haltekräften
von beweglichen Komponenten. Für den gewählt werden. Die Langlöcher ermögli- Anwendung Distanzplatte 4 4
Kugelschnäpper sind Distanzplatten 4 mm chen zudem einen grossen Justierbereich. Dieser Winkel erlaubt den Anbau vom
zur Einjustierung lieferbar. Magnetverschluss Duo. Mit dem Schlitz Anwendung
kann man die finale Position etwas anpas-
Ausführung Ausführung sen. Ausführung Dieser Winkel erlaubt den Anbau von dem
Messing vernickelt (Kugel + Feder: Stahl) PA-GF, schwarz mit Dauer magneten, PA-GF, schwarz Kugelschnäpper. Mit dem Schlitz kann
Klemmkraft einstellbar Flachkopfschraube und Mutter Halteschraube: Stahl verzinkt man die finale Position etwas anpassen.

Bestellangaben Bestellnummer Bestellangaben Bestellnummer Bestellangaben Bestellnummer Bestellangaben Bestellnummer Bestellangaben Bestellnummer
Kugelraste klein A66-01 Magnetverschluss Duo A67-20 Montagewinkel DUO A67-21 Kugelschnäpper A66-50 Montagewinkel
Kugelraste gross A66-02 Distanzplatte A66-54 Kugelschnäpper A67-51

107 KANYA
