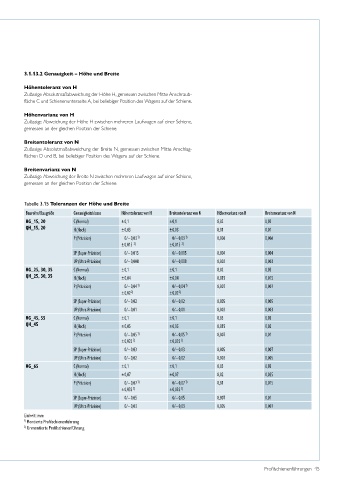

3.1.13.2 Genauigkeit – Höhe und Breite
3.1.13.2 Genauigkeit – Höhe und Breite
Höhentoleranz von H
Zulässige Absolutmaßabweichung der Höhe H, gemessen zwischen Mitte Anschraub-
Höhentoleranz von H
fläche C und Schienenunterseite A, bei beliebiger Position des Wagens auf der Schiene.
Zulässige Absolutmaßabweichung der Höhe H, gemessen zwischen Mitte Anschraub­ä -
che C und Schienenunterseite A, bei beliebiger Position des Wagens auf der Schiene.
Höhenvarianz von H
Zulässige Abweichung der Höhe H zwischen mehreren Laufwagen auf einer Schiene,
Höhenvarianz von H
gemessen an der gleichen Position der Schiene.
Zulässige Abweichung der Höhe H zwischen mehreren Laufwagen auf einer Schiene,
gemessen an der gleichen Position der Schiene.
Breitentoleranz von N
Zulässige Absolutmaßabweichung der Breite N, gemessen zwischen Mitte Anschlag-
Breitentoleranz von N
flächen D und B, bei beliebiger Position des Wagens auf der Schiene.
Zulässige Absolutmaßabweichung der Breite N, gemessen zwischen Mitte Anschlag­ä -
chen D und B, bei beliebiger Position des Wagens auf der Schiene.
Breitenvarianz von N
Zulässige Abweichung der Breite N zwischen mehreren Laufwagen auf einer Schiene,
Breitenvarianz von N
gemessen an der gleichen Position der Schiene.
Zulässige Abweichung der Breite N zwischen mehreren Laufwagen auf einer Schiene,
gemessen an der gleichen Position der Schiene.
Tabelle 3.15 Toleranzen der Höhe und Breite
Tabelle 3.15 Toleranzen der Höhe und Breite
Baureihe/Baugröße Genauigkeitsklasse Höhentoleranz von H Breitentoleranz von N Höhenvarianz von H Breitenvarianz von N
HG_15, 20 C (Normal) ± 0,1 ± 0,1 0,02 0,02
QH_15, 20 H (Hoch) ± 0,03 ± 0,03 0,01 0,01
1)
P (Präzision) 0/– 0,03 1) 0/– 0,03 0,006 0,006
± 0,015 2) ± 0,015 2)
SP (Super-Präzision) 0/– 0,015 0/– 0,015 0,004 0,004
UP (Ultra-Präzision) 0/– 0,008 0/– 0,008 0,003 0,003
HG_25, 30, 35 C (Normal) ± 0,1 ± 0,1 0,02 0,03
QH_25, 30, 35 H (Hoch) ± 0,04 ± 0,04 0,015 0,015
P (Präzision) 0/– 0,04 0/– 0,04 0,007 0,007
1)
1)
± 0,02 2) ± 0,02 2)
SP (Super-Präzision) 0/– 0,02 0/– 0,02 0,005 0,005
UP (Ultra-Präzision) 0/– 0,01 0/– 0,01 0,003 0,003
HG_45, 55 C (Normal) ± 0,1 ± 0,1 0,03 0,03
QH_45 H (Hoch) ± 0,05 ± 0,05 0,015 0,02
1)
1)
P (Präzision) 0/– 0,05 0/– 0,05 0,007 0,01
± 0,025 2) ± 0,025 2)
SP (Super-Präzision) 0/– 0,03 0/– 0,03 0,005 0,007
UP (Ultra-Präzision) 0/– 0,02 0/– 0,02 0,003 0,005
HG_65 C (Normal) ± 0,1 ± 0,1 0,03 0,03
H (Hoch) ± 0,07 ± 0,07 0,02 0,025
1)
1)
P (Präzision) 0/– 0,07 0/– 0,07 0,01 0,015
± 0,035 2) ± 0,035 2)
SP (Super-Präzision) 0/– 0,05 0/– 0,05 0,007 0,01
UP (Ultra-Präzision) 0/– 0,03 0/– 0,03 0,005 0,007
Einheit: mm
Einheit: mm
1) Montierte Profilschienenführung
2) 1) Unmontierte Profilschienenführung
Montierte Pro˜lschienenführung

2) Unmontierte Pro˜lschienenführung
