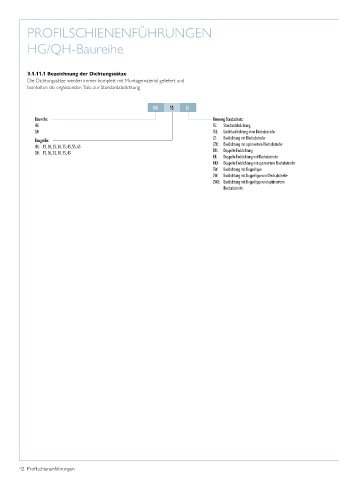

PROFILSCHIENENFÜHRUNGEN
HG/QH-Baureihe
Pro lschienenführungen
HG/QH-Baureihe
3.1.11.1 Bezeichnung der Dichtungssätze
Die Dichtungssätze werden immer komplett mit Montagematerial geliefert und
3.1.11.1 Bezeichnung der Dichtungssätze
beinhalten die ergänzenden Teile zur Standardabdichtung.
Die Dichtungssätze werden immer komplett mit Montagematerial geliefert und
beinhalten die ergänzenden Teile zur Standardabdichtung.
HG 15 SS
Baureihe: Kennung Staubschutz:
HG SS: Standardabdichtung
QH SSL: Leichtlaufdichtung ohne Blechabstreifer
Baugröße: ZZ: Enddichtung mit Blechabstreifer
HG: 15, 20, 25, 30, 35, 45, 55, 65 ZZX: Enddichtung mit optimiertem Blechabstreifer
QH: 15, 20, 25, 30, 35, 45 DD: Doppelte Enddichtung
KK: Doppelte Enddichtung mit Blechabstreifer
KKX: Doppelte Enddichtung mit optimiertem Blechabstreifer
SW: Enddichtung mit Doppellippe
ZW: Enddichtung mit Doppellippe und Blechabstreifer
ZWX: Enddichtung mit Doppellippe und optimiertem
Blechabstreifer
