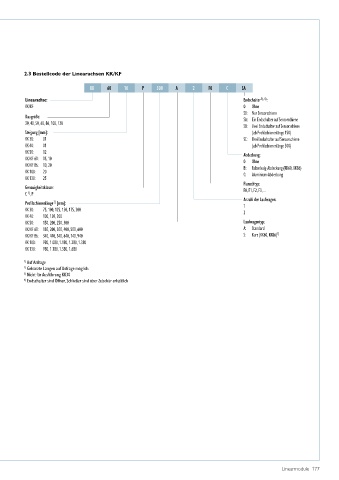

2.3 Bestellcode der Linearachsen KK/KF
2.3 Bestellcode der Linearachsen KK/KF
KK 60 10 P 300 A 2 F0 C SA

Linearachse: Endschalter 3), 4) :
KK/KF 0: Ohne
S0: Nur Sensorschiene
Baugröße: SA: Ein Endschalter auf Sensorschiene
30, 40, 50, 60, 86, 100, 130
SB: Zwei Endschalter auf Sensorschiene
Steigung [mm]: (ab Pro lschienenlänge 150)
KK 30: 01 SC: Drei Endschalter auf Sensorschiene
KK 40: 01 (ab Pro lschienenlänge 300)
KK 50: 02 Abdeckung:
KK/KF 60: 05, 10 0: Ohne
KK/KF 86: 10, 20 B: Faltenbalg-Abdeckung (KK60, KK86)
KK 100: 20 C: Aluminium-Abdeckung
KK 130: 25
Flanschtyp:
Genauigkeitsklasse: F0, F1, F2, F3, ...
1)
C , P
Anzahl der Laufwagen:
2)

Pro‚lschienenlänge [mm]: 1
KK 30: 75, 100, 125, 150, 175, 200 2
KK 40: 100, 150, 200
KK 50: 150, 200, 250, 300 Laufwagentyp:
KK/KF 60: 150, 200, 300, 400, 500, 600 A: Standard
KK/KF 86: 340, 440, 540, 640, 740, 940 S: Kurz (KK60, KK86) 1)
KK 100: 980, 1.080, 1.180, 1.280, 1.380
KK 130: 980, 1.180, 1.380, 1.680

1) Auf Anfrage
2) Gekürzte Längen auf Anfrage möglich
3) Nicht für Ausführung KK30
1) Auf Anfrage
4) Endschalter sind Öffner, Schließer sind über Zubehör erhältlich
2) Gekürzte Längen auf Anfrage möglich
3) Nicht für Ausführung KK30
4) Endschalter sind ֖ner, Schließer sind über Zubehör erhältlich
