Kugelgewindetriebe
Gewirbelte Kugelgewindetriebe
5.3 HIWIN-Bestellcode für gewirbelte Kugelgewindetriebe
Zur eindeutigen Bestimmung des Kugelgewindetriebs sind Informationen zur Kugelge
windespindel und Kugelgewindemutter notwendig.
N
4
K
800
Gewinderichtung:
(Toleranzklasse)
R: Rechtsgewinde
L: Linksgewinde
Gesamtlänge
Nenndurchmesser
Gewindelänge
Steigung
:
1)
Abstreifer
N: NBR-Abstreifer
Kugelrückführung:
F: Filz-Abstreifer
K: Kassetten-Rückführung
K: NBR-Finger-Abstreifer
T: Interne Rückführung
V: Filz-Finger-Abstreifer
Anzahl der Umläufe
B: Bürste
S: Spalt
Mutterbauform/Mutterart
(siehe Tabelle 5.3 )
Bestellcode für Kugelgewindespindel ohne Kugelgewindemutter
R
800
mm
Steigungsabweichung auf 300
Gewinderichtung:
(Toleranzklasse)
R: Rechtsgewinde
L: Linksgewinde
Gesamtlänge
Nenndurchmesser
Gewindelänge
Steigung
Bestellcode für Kugelgewindemutter ohne Kugelgewindespindel
1)
:
Gewinderichtung:
Abstreifer
R: Rechtsgewinde
N: NBR-Abstreifer
F: Filz-Abstreifer
L: Linksgewinde
K: NBR-Finger-Abstreifer
Nenndurchmesser
V: Filz-Finger-Abstreifer
Steigung
B: Bürste
S: Spalt
Kugelrückführung: R 40 R 20 40 40 10 10 - K DEB 3 1000 DEB 0,052 N 1000 0,052 Steigungsabweichung auf 300 mm
K: Kassetten-Rückführung Mutterbauform/Mutterart
T: Interne Rückführung (siehe Tabelle 5.3 )
KUGELGEWINDETRIEBE Anzahl der Umläufe
Gewirbelte Kugelgewindetriebe
Der verbaute Abstreifer geht aus den nachfolgenden Tabellen der einzelnen Mutterntypen hervor. Für die Mutterntypen DEB-x und DDB-x kann, je nach Gewindesteigung,
1)
zwischen N-, K-, F- oder V-Abstreifer gewählt werden.

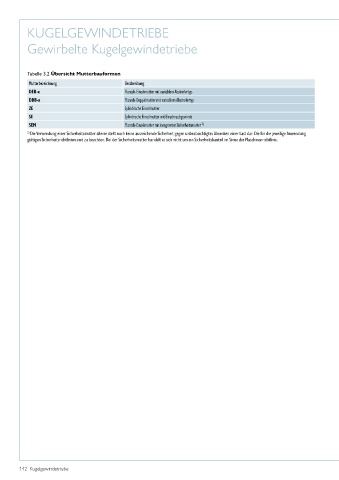

Tabelle 5.3 Übersicht Mutterbauformen
Tabelle 3.2 Übersicht Mutterbauformen
Mutterbezeichnung Beschreibung
DEB-x Flansch-Einzelmutter mit variablem Abstreifertyp
DDB-x Flansch-Doppelmutter mit variablem Abstreifertyp
ZE Zylindrische Einzelmutter
SE Zylindrische Einzelmutter mit Einschraubgewinde
SEM Flansch-Einzelmutter mit integrierter Sicherheitsmutter 2)
2) 2) Die Verwendung einer Sicherheitsmutter alleine stellt noch keine ausreichende Sicherheit gegen unbeabsichtigtes Absenken einer Last dar. Die für die jeweilige Anwendung
Die Verwendung einer Sicherheitsmutter alleine stellt noch keine ausreichende Sicherheit gegen unbeabsichtigtes Absenken einer Last dar. Die für die jeweilige Anwendung
gültigen Sicherheitsrichtlinien sind zu beachten. Bei der Sicherheitsmutter handelt es sich nicht um ein Sicherheitsbauteil im Sinne der Maschinenrichtlinie.
gültigen Sicherheitsrichtlinien sind zu beachten. Bei der Sicherheitsmutter handelt es sich nicht um ein Sicherheitsbauteil im Sinne der Maschinenrichtlinie.
