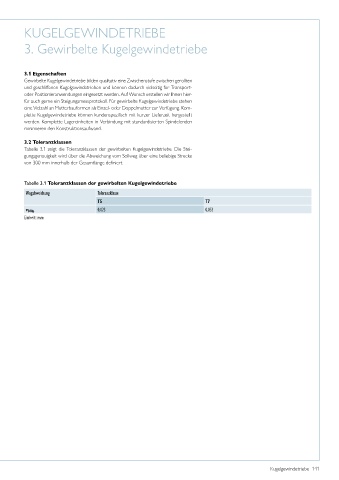

KUGELGEWINDETRIEBE

3. Gewirbelte Kugelgewindetriebe

5. Gewirbelte Kugelgewindetriebe

3.1 Eigenschaften
5.1 Eigenschaften
Gewirbelte Kugelgewindetriebe bilden qualitativ eine Zwischenstufe zwischen gerollten
Gewirbelte Kugelgewindetriebe von HIWIN bilden qualitativ eine Zwischenstufe zwi -
und geschliffenen Kugelgewindetrieben und können dadurch vielseitig für Transport-
schen gerollten und geschli­enen Kugelgewindetrieben und können dadurch vielseitig
oder Positionieranwendungen eingesetzt werden. Auf Wunsch erstellen wir Ihnen hier-
für Transport- oder Positionieranwendungen eingesetzt werden. Auf Wunsch erstellen
für auch gerne ein Steigungsmessprotokoll. Für gewirbelte Kugelgewindetriebe stehen
wir Ihnen hierfür auch gerne ein Steigungsmessprotokoll. Für gewirbelte Kugelge -
eine Vielzahl an Mutterbauformen als Einzel- oder Doppelmutter zur Verfügung. Kom-
windetriebe stehen eine Vielzahl an Mutterbauformen als Einzel- oder Doppelmutter
plette Kugelgewindetriebe können kundenspezifisch mit kurzer Lieferzeit hergestellt
zur Verfügung. Komplette Kugelgewindetriebe können kundenspeziŽsch mit kurzer
werden. Komplette Lagereinheiten in Verbindung mit standardisierten Spindelenden
Lieferzeit hergestellt werden. Komplette Lagereinheiten in Verbindung mit standardi -
minimieren den Konstruktionsaufwand.
sierten Spindelenden minimieren den Konstruktionsaufwand.
3.2 Toleranzklassen
Tabelle 3.1 zeigt die Toleranzklassen der gewirbelten Kugelgewindetriebe. Die Stei-
5.2 Toleranzklassen
gungsgenauigkeit wird über die Abweichung vom Sollweg über eine beliebige Strecke
Tabelle 5.1 zeigt die Toleranzklassen der gewirbelten Kugelgewindetriebe. Die Stei -
von 300 mm innerhalb der Gesamtlänge definiert.
gungsgenauigkeit wird über die Abweichung vom Sollweg über eine beliebige Strecke
von 300 mm innerhalb der Gesamtlänge deŽniert.
Tabelle 5.1 Toleranzklassen der gewirbelten Kugelgewindetriebe
Tabelle 3.1 Toleranzklassen der gewirbelten Kugelgewindetriebe
Wegabweichung Toleranzklasse
T5 T7
v 300p 0,023 0,052
Einheit: mm
Einheit: mm

Tabelle 5.2 Übersicht der lieferbaren gewirbelten Kugelgewindetriebe
Nenn-Durchmesser Steigung Max. Spindellänge 1) Max. Gewindelänge
5 10 20
16 6.000 4.700
20 6.000 5.100
25 6.000 5.100
32 6.000 5.100
40 6.000 5.100
50 6.000 5.100
63 6.000 5.100
80 6.000 5.100
Einheit: mm

Größere Längen sind auf Anfrage erhältlich

Rechts- und Linksgewinde
Vorzugstyp bei Rechtsgewinde mit schneller Lieferzeit

1) Bei langen Spindel sind immer die kritische Drehzahl und die max. Knickkraft zu berücksichtigen.
