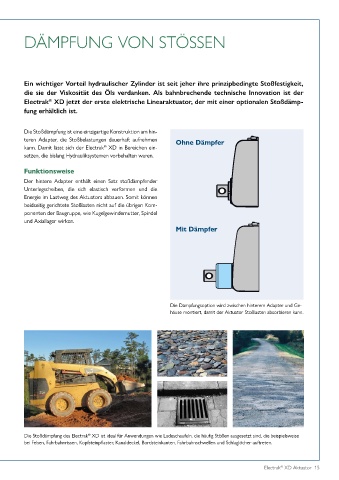

DÄMPFUNG VON STÖSSEN
Ein wichtiger Vorteil hydraulischer Zylinder ist seit jeher ihre prinzipbedingte Stoßfestigkeit,
die sie der Viskosität des Öls verdanken. Als bahnbrechende technische Innovation ist der
Electrak XD jetzt der erste elektrische Linearaktuator, der mit einer optionalen Stoßdämp-
®
fung erhältlich ist.
Die Stoßdämpfung ist eine einzigartige Konstruktion am hin-
teren Adapter, die Stoßbelastungen dauerhaft aufnehmen Ohne Dämpfer
®
kann. Damit lässt sich der Electrak XD in Bereichen ein-
setzen, die bislang Hydrauliksystemen vorbehalten waren.
Funktionsweise
Der hintere Adapter enthält einen Satz stoßdämpfender
Unterlegscheiben, die sich elastisch verformen und die
Energie im Lastweg des Aktuators abbauen. Somit können
beidseitig gerichtete Stoßlasten nicht auf die übrigen Kom-
ponenten der Baugruppe, wie Kugelgewindemutter, Spindel
und Axiallager wirken.
Mit Dämpfer
Die Dämpfungsoption wird zwischen hinterem Adapter und Ge-
häuse montiert, damit der Aktuator Stoßlasten absorbieren kann.
Die Stoßdämpfung des Electrak XD ist ideal für Anwendungen wie Ladeschaufeln, die häufig Stößen ausgesetzt sind, die beispielsweise
®
bei Felsen, Fahrbahnrissen, Kopfsteinpflaster, Kanaldeckel, Bordsteinkanten, Fahrbahnschwellen und Schlaglöcher auftreten.
