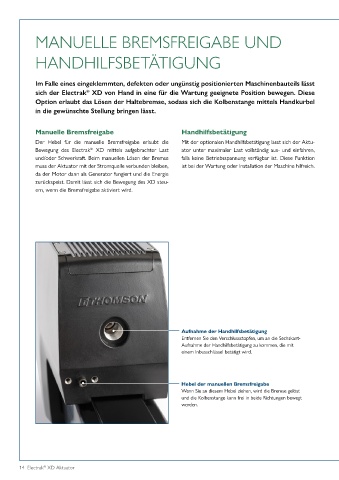

MANUELLE BREMSFREIGABE UND

HANDHILFSBETÄTIGUNG

Im Falle eines eingeklemmten, defekten oder ungünstig positionierten Maschinenbauteils lässt
sich der Electrak XD von Hand in eine für die Wartung geeignete Position bewegen. Diese
®
Option erlaubt das Lösen der Haltebremse, sodass sich die Kolbenstange mittels Handkurbel
in die gewünschte Stellung bringen lässt.

Manuelle Bremsfreigabe Handhilfsbetätigung
Der Hebel für die manuelle Bremsfreigabe erlaubt die Mit der optionalen Handhilfsbetätigung lässt sich der Aktu-
®
Bewegung des Electrak XD mittels aufgebrachter Last ator unter maximaler Last vollständig aus- und einfahren,
und/oder Schwerkraft. Beim manuellen Lösen der Bremse falls keine Betriebsspannung verfügbar ist. Diese Funktion
muss der Aktuator mit der Stromquelle verbunden bleiben, ist bei der Wartung oder Installation der Maschine hilfreich.
da der Motor dann als Generator fungiert und die Energie
zurückspeist. Damit lässt sich die Bewegung des XD steu-
ern, wenn die Bremsfreigabe aktiviert wird.

Aufnahme der Handhilfsbetätigung
Entfernen Sie den Verschlussstopfen, um an die Sechskant-
Aufnahme der Handhilfsbetätigung zu kommen, die mit
einem Inbusschlüssel betätigt wird.

Hebel der manuellen Bremsfreigabe
Wenn Sie an diesem Hebel ziehen, wird die Bremse gelöst
und die Kolbenstange kann frei in beide Richtungen bewegt
werden.

14 Electrak XD Aktuator
®
