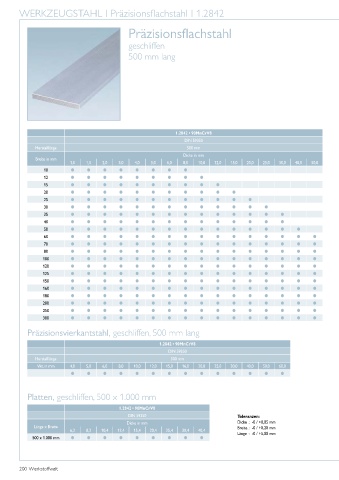

WERKZEUGSTAHL Präzisionsflachstahl 1.2842
|
|
Präzisionsflachstahl

geschliffen
500 mm lang

1.2842 • 90MnCrV8
DIN 59350
Herstelllänge 500 mm
Dicke in mm
Breite in mm
1,0 1,5 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 15,0 20,0 25,0 30,0 40,0 50,0
10 l l l l l l l l
12 l l l l l l l l l
15 l l l l l l l l l l
20 l l l l l l l l l l l
25 l l l l l l l l l l l l
30 l l l l l l l l l l l l l
35 l l l l l l l l l l l l l l
40 l l l l l l l l l l l l l l
50 l l l l l l l l l l l l l l l
60 l l l l l l l l l l l l l l l l
70 l l l l l l l l l l l l l l l l
80 l l l l l l l l l l l l l l l l
100 l l l l l l l l l l l l l l l l
120 l l l l l l l l l l l l l l l l
125 l l l l l l l l l l l l l l l l
150 l l l l l l l l l l l l l l l l
160 l l l l l l l l l l l l l l l l
180 l l l l l l l l l l l l l l l l
200 l l l l l l l l l l l l l l l l
250 l l l l l l l l l l l l l l l l
300 l l l l l l l l l l l l l l l l

Präzisionsvierkantstahl, geschliffen, 500 mm lang

1.2842 • 90MnCrV8
DIN 59350
Herstelllänge 500 mm
Vkt. in mm 4,0 5,0 6,0 8,0 10,0 12,0 15,0 16,0 20,0 25,0 30,0 40,0 50,0 60,0
l l l l l l l l l l l l l l

Platten, geschliffen, 500 x 1.000 mm

1.2842 • 90MnCrV8
DIN 59350 Toleranzen:
Dicke in mm Dicke : -0 / +0,05 mm
Länge x Breite Breite : -0 / +0,20 mm
6,2 8,2 10,4 12,4 15,4 20,4 25,4 30,4 40,4
Länge : -0 / +5,00 mm
500 x 1.000 mm l l l l l l l l l
