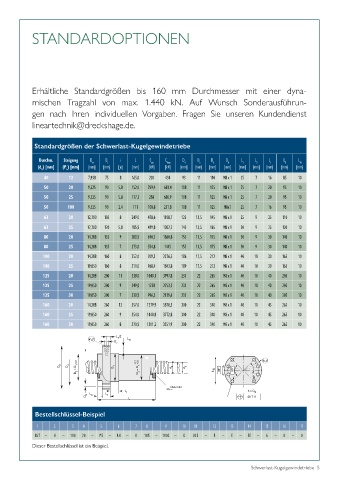

Page 5 - Schwerlast-Kugelgewindetriebe

STANDARDOPTIONEN

Erhältliche Standardgrößen bis 160 mm Durchmesser mit einer dyna-
mischen Trag zahl von max. 1.440 kN. Auf Wunsch Sonderausführun-

gen nach Ihren indivi duellen Vorgaben. Fragen Sie unseren Kundendienst
lineartechnik@dreckshage.de.

Standardgrößen der Schwerlast-Kugelgewindetriebe

Durchm. Steigung D w D 1 i L C am C 0am D 4 D 5 D 6 D B L 1 L 3 L 7 L 8 L 10
(d ) [mm] (P ) [mm] [mm] [mm] [je] [mm] [kN] [kN] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
h
0
40 12 7,938 75 8 165,0 220 434 93 11 110 M8 x 1 25 7 16 85 10
50 20 9,525 90 5,8 152,0 259,4 603,4 108 11 125 M8 x 1 25 7 20 95 10
50 25 9,525 90 5,8 177,5 258 600,9 108 11 125 M8 x 1 25 7 20 95 10

50 100 9,525 90 2,4 111 100,8 231,8 108 11 125 M8x1 25 7 16 95 10
63 20 12,700 105 8 249,0 478,6 1108,7 125 13,5 145 M8 x 1 25 9 25 110 10
63 25 12,700 120 5,8 185,5 419,8 1002,2 145 13,5 165 M8 x 1 30 9 25 130 10
80 20 14,288 135 9 280,5 690,2 1860,8 155 13,5 175 M8 x 1 30 9 30 140 10
80 25 14,288 135 7 273,0 554,8 1445 155 13,5 175 M8 x 1 30 9 30 140 10
100 20 14,288 160 8 252,0 709,3 2276,5 186 17,5 212 M8 x 1 40 10 30 165 10

100 25 19,050 160 8 310,0 968,4 1843,8 189 17,5 212 M8 x 1 40 10 30 165 10
125 20 14,288 200 11 338,0 1040,1 3997,8 233 22 265 M8 x 1 40 10 40 205 10
125 25 19,050 200 9 349,0 1238 2753,2 233 22 265 M8 x 1 40 10 40 205 10
125 30 19,050 200 7 330,5 996,3 2139,6 233 22 265 M8 x 1 40 10 40 205 10
160 20 14,288 260 12 357,0 1279,9 5870,3 300 22 340 M8 x 1 40 10 45 265 10
160 25 19,050 260 9 354,0 1440,8 3772,8 300 22 340 M8 x 1 40 10 45 265 10
160 30 19,050 260 8 370,5 1301,2 3351,9 300 22 340 M8 x 1 40 10 45 265 10

B
1

Abstreifer

Bestellschlüssel-Beispiel

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
KGT – H – 100 20 – P5 – RH – K 105 – 1003 – K 025 – F – E – EE – G – 0 – 0
Dieser Bestellschlüssel ist ein Beispiel.

Schwerlast-Kugelgewindetriebe 5
