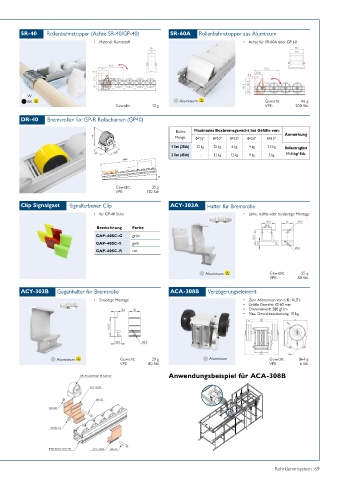

Page 69 - Rohrklemmsystem

SR-40 Rollenbahnstopper (Achse SR-40/GP-40) SR-60A Rollenbahnstopper aus Aluminium

• Material: Kunststoff • Achse für SR-60A oder GP-60

W
BK Aluminium Gewicht: 46 g
Gewicht: 12 g VPE: 200 Stk
DR-40 Bremsrollen für GP-R Rollschienen (GP40)

Rollen Maximales Boxbremsgewicht bei Gefälle von:
44 Menge θ=1.5° θ=2.0° θ=2.5° θ=3.0° θ=3.5° Anmerkung
1 Set (2Stk) 32 kg 25 kg 6 kg 4 kg 2.5 kg Rollentraglast
28 35.4 2 Set (4Stk) - 32 kg 12 kg 9 kg 5 kg =1.4 kg/ Stk.
1000
Bremsrolle
θ°
Gewicht: 35 g
VPE: 120 Stk
Clip Signalgast Signalfarbener Clip ACY-303A Halter für Bremsrolle
• für GP-40 Serie • Links, rechts oder beidseitige Montage

Bezeichnung Farbe
GAP-40SC-G grün
GAP-40SC-Y gelb
GAP-40SC-R rot

Aluminium Gewicht: 55 g
VPE: 80 Stk

ACY-303B Gegenhalter für Bremsrolle ACA-308B Verzögerungselement
• Einseitige Montage • Zum Abbremsen von z. B.: KLT‘s
• Größe Gewicht: Ø 60 mm
• Drehmoment: 280 gf.cm
• Max. Gewichtsauslastung: 10 kg

Aluminium Gewicht: 29 g Aluminium Gewicht: 864 g
VPE: 80 Stk VPE: 6 Stk
Anwendungsbeispiel für ACA-308B
DR-40 oder Rolle 40 A,B,C,D

Rollschienen Serie 40

Rohrklemmsystem 69
