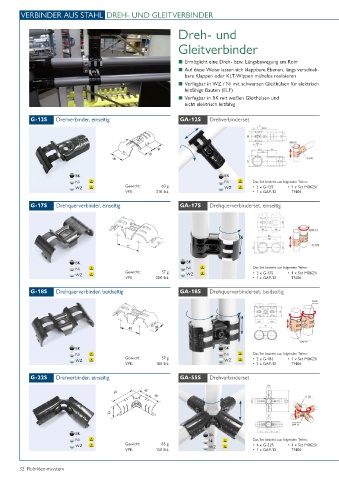

Page 32 - Rohrklemmsystem

VERBINDER AUS STAHL DREH- UND GLEITVERBINDER

Dreh- und

Gleitverbinder

■ Ermöglicht eine Dreh- bzw. Längsbewegung am Rohr
■ Auf diese Weise lassen sich klappbare Ebenen, längs verschieb-
bare Klappen oder KLT-Wippen mühelos realisieren
■ Verfügbar in WZ / Ni mit schwarzen Gleithülsen für elektrisch
leitfähige Bauten (ELF)
■ Verfügbar in BK mit weißen Gleithülsen und
nicht elektrisch leitfähig

G-12S Drehverbinder, einseitig GA-12S Drehverbinderset

30
35
36

BK BK
Ni Ni Das Set besteht aus folgenden Teilen:
WZ Gewicht: 60 g WZ • 2 x G-12S • 1 x Set M0625/
VPE: 210 Stk • 1 x GAP-12 TN06
G-17S Drehquerverbinder, einseitig GA-17S Drehquerverbinderset, einseitig

BK BK
Ni Gewicht: 57 g Ni Das Set besteht aus folgenden Teilen:
WZ WZ • 2 x G-17S • 1 x Set M0625/
VPE: 200 Stk • 1 x GAP-12 TN06
G-18S Drehquerverbinder, beidseitig GA-18S Drehquerverbinderset, beidseitig

G-18S

GAP-12
BK BK
Ni Ni Das Set besteht aus folgenden Teilen:
WZ Gewicht: 57 g WZ • 2 x G-18S • 1 x Set M0625/
VPE: 180 Stk • 2 x GAP-12 TN06

G-22S Drehverbinder, einseitig GA-55S Drehverbinderset

65 35
30
G-22S

33

GAP-12
BK BK
Ni Ni Das Set besteht aus folgenden Teilen:
WZ Gewicht: 85 g WZ • 4 x G-22S • 4 x Set M0625/
VPE: 150 Stk • 1 x GAP-12 TN06

32 Rohrklemmsystem
