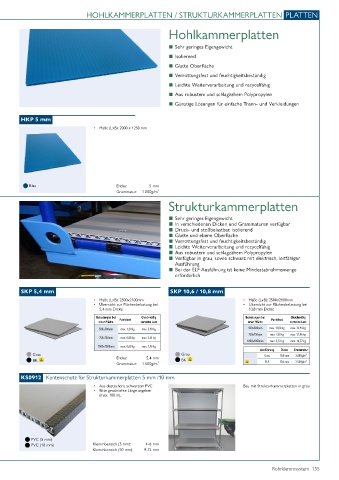

Page 155 - Rohrklemmsystem

HOHLKAMMERPLATTEN / STRUKTURKAMMERPLATTEN PLATTEN

Hohlkammerplatten

■ Sehr geringes Eigengewicht
■ Isolierend
■ Glatte Oberfläche
■ Verrottungsfest und feuchtigkeitsbeständig
■ Leichte Weiterverarbeitung und recycelfähig
■ Aus robustem und schlagzähem Polypropylen
■ Günstige Lösungen für einfache Trenn- und Verkleidungen

HKP 5 mm

• Maße (LxB): 2000 x 1250 mm

Blau Dicke: 5 mm
Grammatur: 1.000g/m²
Strukturkammerplatten

■ Sehr geringes Eigengewicht
■ In verschiedenen Dicken und Grammaturen verfügbar
■ Druck- und stoßbelastbar, isolierend
■ Glatte und ebene Oberfläche
■ Verrottungsfest und feuchtigkeitsbeständig
■ Leichte Weiterverarbeitung und recycelfähig
■ Aus robustem und schlagzähem Polypropylen
■ Verfügbar in grau, sowie schwarz mit elektrisch, leitfähiger
Ausführung
■ Bei der ELF Ausführung ist keine Mindestabnahmemenge
erforderlich

SKP 5,4 mm SKP 10,6 / 10,8 mm
• Maße (LxB): 2500x2100mm • Maße (LxB): 2500x2100mm
• Übersicht zur Flächenbelastung bei • Übersicht zur Flächenbelastung bei
5,4 mm Dicke: 10,8 mm Dicke:
Belastungen bei Punktlast Gleichmäßig Belastungen bei Punktlast Gleichmäßig
einer Fläche verteilte Last einer Fläche verteilte Last
500x500mm max. 1,30 kg max. 3,90 kg 500x500mm max. 11,00 kg max. 32,94 kg
750x750mm max. 7,38 kg max. 21,96 kg
750x750mm max. 0,88 kg max. 2,61 kg
1000x1000mm max. 5,53 kg max. 16,57 kg
1000x1000mm max. 0,60 kg max. 1,96 kg
Ausführung Dicke Grammatur
Grau Grau Grau 10,8 mm 3.000g/m²
BK Dicke: 5,4 mm BK ELF 10,6 mm 2.500g/m²
Grammatur: 1.500g/m²
KS0912 Kantenschutz für Strukturkammerplatten 5 mm /10 mm
• Aus elastischem, schwarzem PVC Bau mit Strukturkammerplatten in grau
• Bitte gewünschte Länge angeben
(max. 100 m).

PVC (5 mm)
PVC (10 mm) Klemmbereich (5 mm): 4-6 mm
Klemmbereich (10 mm): 9-12 mm

Rohrklemmsystem 155
