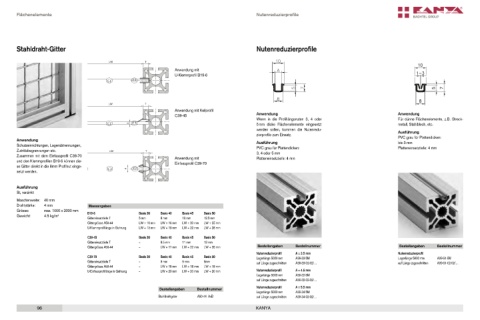

Page 96 - PVS & RVS Gesamtkatalog

Flächenelemente Nutenreduzierprofile

Stahldraht­Gitter Nutenreduzierprofile

LW T
Anwendung mit
U-Klemmprofil B19-6

LW T
Anwendung mit Keilprofil
C39-45 Anwendung Anwendung
Wenn in die Profillängs nuten 3, 4 oder Für dünne Flächenelemente, z.B. Streck-
5mm dicke Flächen elemente eingesetzt metall, Stahlblech, etc.
4
werden sollen, kommen die Nuten re du- Ausführung
zier profile zum Einsatz. PVC grau für Plattendicken:
Anwendung Ausführung bis 3 mm
Schutzeinrichtungen, Lagerabtrennungen, PVC grau für Plattendicken: Platteneinsetztiefe: 4 mm
Zutrittsbegrenzungen etc. LW T 3, 4 oder 5 mm
Zusammen mit dem Einfassprofil C39-70 Anwendung mit Platteneinsetztiefe: 4 mm
und den Klemmprofilen B19-6 können die- Einfassprofil C39-70
se Gitter direkt in die 8mm Profilnut einge-
setzt werden. 4

Ausführung
St, verzinkt
Maschenweite: 40 mm
Drahtstärke: 4 mm Massangaben
Grösse: max. 1000 x 2000 mm
Gewicht: 4.5 kg/m 2 B19­6 Basis 30 Basis 40 Basis 45 Basis 50
Gittereinsatztiefe T 5 mm 8 mm 10 mm 12.5 mm
Gittergrösse A50-44 LW + 10 mm LW + 16 mm LW + 20 mm LW + 25 mm
U-Klemmprofillänge in Gehrung LW + 13 mm LW + 19 mm LW + 22 mm LW + 28 mm

C39­45 Basis 30 Basis 40 Basis 45 Basis 50
Gittereinsatztiefe T – 8.5 mm 11 mm 13 mm
Gittergrösse A50-44 – LW + 17 mm LW + 22 mm LW + 26 mm Bestellangaben Bestellnummer Bestellangaben Bestellnummer
Nutenreduzierprofil A = 3.5 mm Nutenreduzierprofil
C39­70 Basis 30 Basis 40 Basis 45 Basis 50 Lagerlänge 5000 mm A39-33-5M Lagerlänge 5000 mm A39-31-5M
Gittereinsatztiefe T – 9 mm 9 mm 9mm auf Länge zugeschnitten A39-33-02-02/… auf Länge zugeschnitten A39-31-02-02/…
Gittergrösse A50-44 – LW + 18 mm LW + 18 mm LW + 18 mm
U-Einfassprofillänge in Gehrung – LW + 20 mm LW + 20 mm LW + 20 mm Nutenreduzierprofil A = 4.5 mm
Lagerlänge 5000 mm A39-32-5M
auf Länge zugeschnitten A39-32-02-02/…
Nutenreduzierprofil A = 5.5 mm
Bestellangaben Bestellnummer
Lagerlänge 5000 mm A39-34-5M
Stahldrahtgitter A50-44 AxB auf Länge zugeschnitten A39-34-02-02/…

96 KANYA
